4 Größen · ein System
Vier Kits. Eins passt.
Der Rechner sagt dir, welches Kit zu deinem Haus passt. Hier siehst du alle vier im Detail, nicht nur das Empfohlene für dein Haus. Alle vier bestehen aus denselben zwei Positionen: Außeneinheit Monoblock, Hydraulikstation. Warmwasserspeicher, Hauseinführung, Pumpengruppen und weiteres Material buchst du dazu; Rohrleitungen und Fittinge besorgst du selbst — mit Rechnung sind sie förderfähig.
Die Kernkomponenten jedes Kits
Fox ESS HP3 – Monoblock und Hydrobox

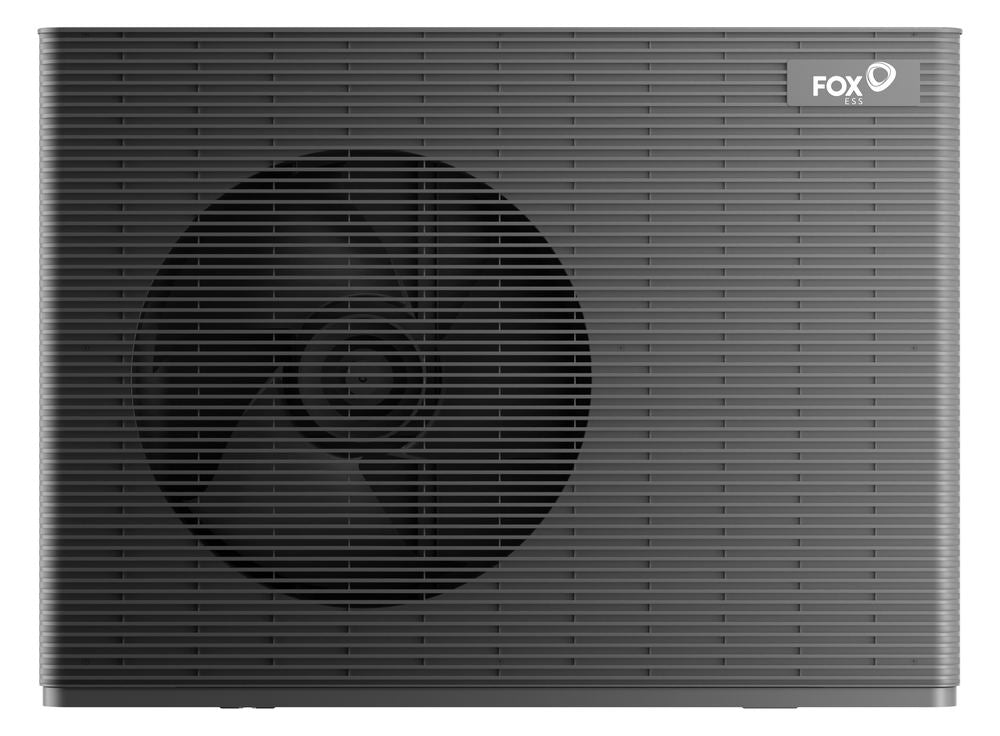

Draußen der Monoblock, drinnen die Hydrobox – da die komplette Peripherie bereits ab Werk eingebaut ist, musst du nichts davon selbst zusammenstellen. Genau diese Vorfertigung macht das System ideal für den Selbsteinbau.

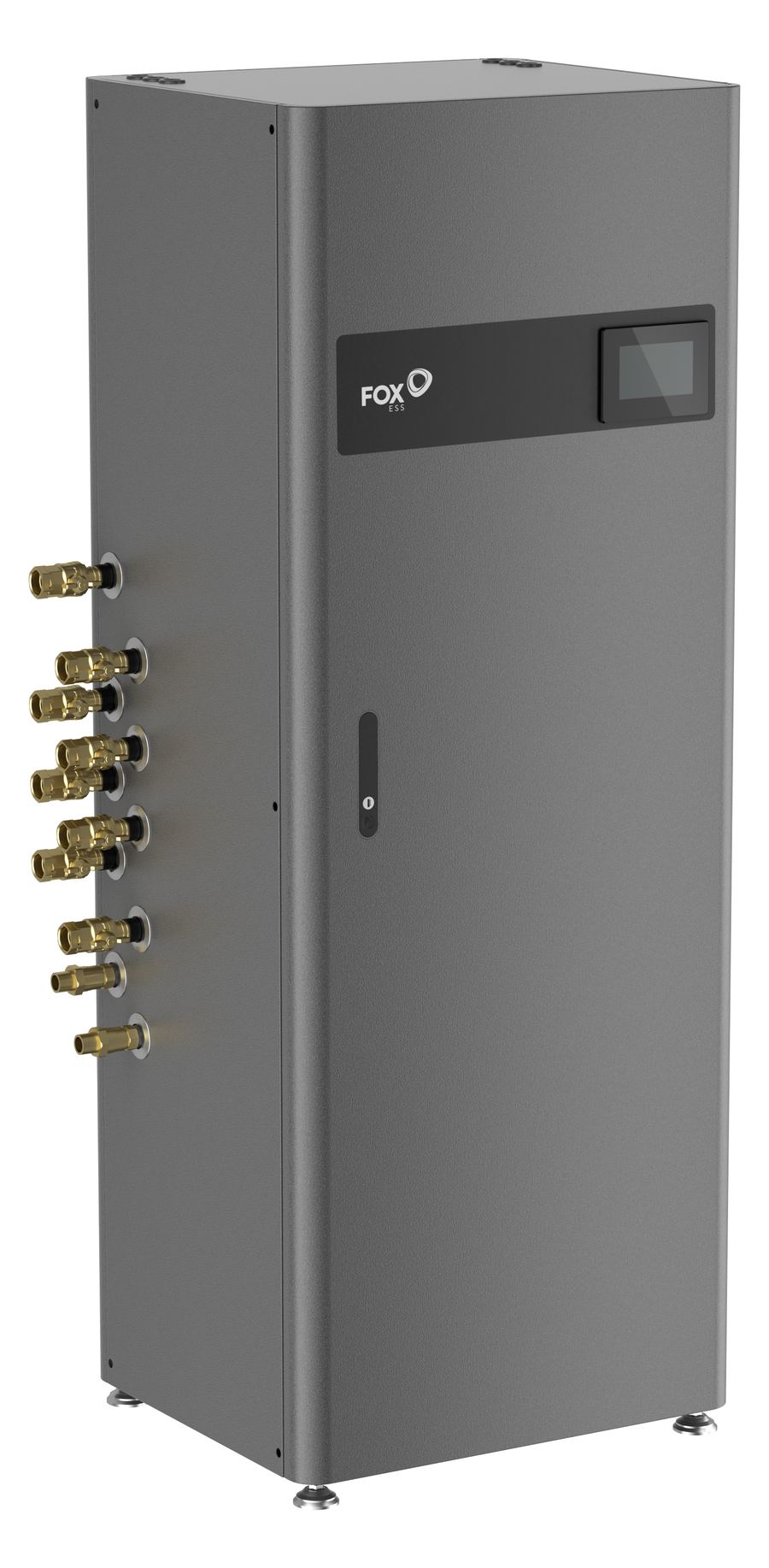

- Hydrobox50-l-Bypass-Trennpuffer, Umwälzpumpe für Heizkreis 1, Ausdehnungsgefäß 24 l, 3-Wege-Ventil für den Warmwasser-Vorrang, Elektroheizstab 9 kW, Magnet- und Schlammabscheider, zwei Entlüfter, Elektrokasten mit FI-Schalter, Leitungsschutzschalter und Schützen sowie Display und Regelung (DE/EN) inklusive Anschluss. Bei 12 kW mit zwei Heizkreisen brauchst du ein zusätzliches Ausdehnungsgefäß.
- Maße650 × 1600 × 560 mm, 145 kg, 50 l – in jedem Kit dieselbe.
- Außeneinheit5, 8, 10 oder 12 kW bei −7 °C. Welche passt, sagt der Rechner.
DIY-Kit 5 kW
Für kleine oder sehr gut gedämmte Häuser mit niedriger HeizlastRichtwert

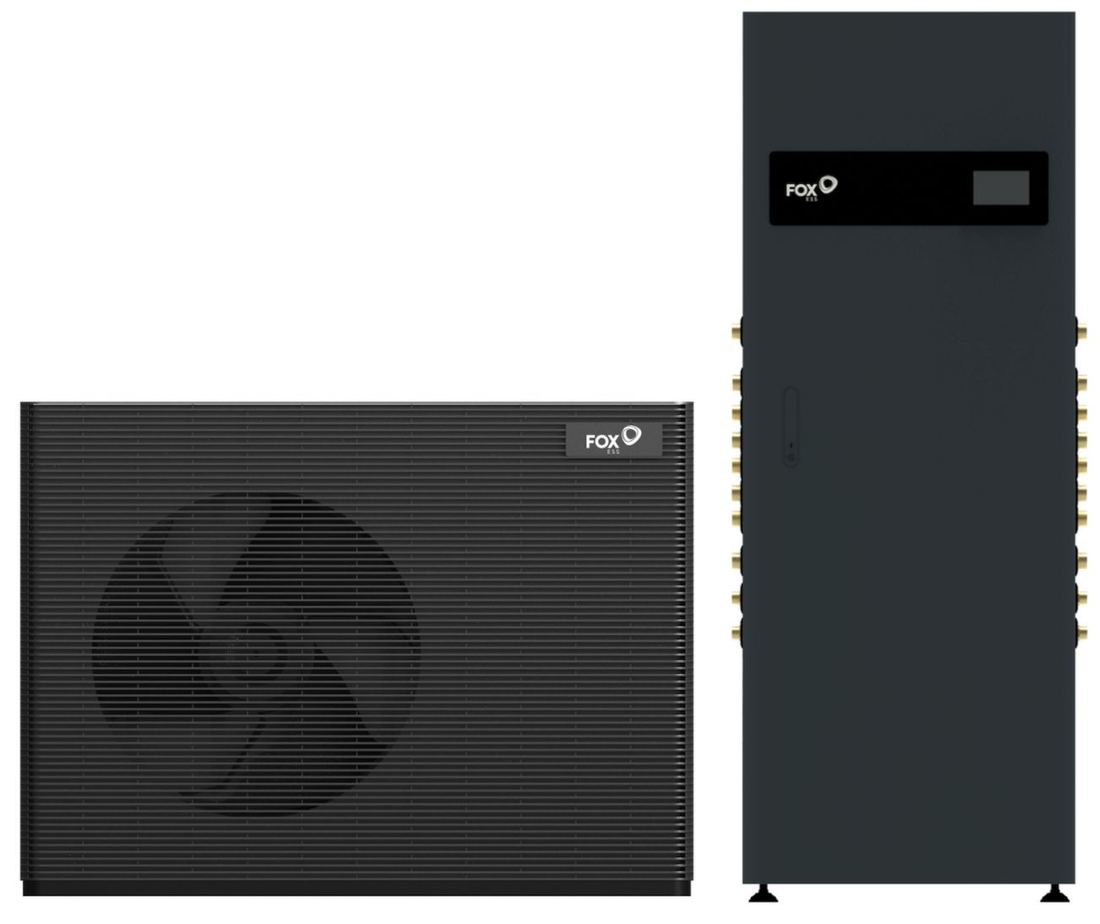

DIY-Kit 8 kW
Kompakte, gut gedämmte EFH mit geringerem WärmebedarfRichtwert
DIY-Kit 10 kW
Mittelgroße EFH, teil- bis vollsaniertRichtwert
DIY-Kit 12 kW
Größere oder unsanierte Häuser mit hohem WärmebedarfRichtwert
* Die Abbildungen des Hybrid-Kits wurden mit Hilfe von KI erzeugt und zeigen eine beispielhafte Darstellung. Die technischen Angaben stammen unverändert aus dem Herstellerdatenblatt.
Zwei Wege zum passenden Kit
Kennst du deine Heizlast noch nicht: Rechner öffnen, ein paar Fragen zu deinem Haus beantworten, in zwei Minuten weißt du, welches Kit passt — mit belegter Heizlast und Förder-Schätzung. Kennst du deine Heizlast bereits: Kit direkt auswählen und Bauteile sowie Services selbst zusammenstellen. Beide Wege führen zum selben Warenkorb.
Zum Rechner →Was im Kit steckt, was du dazubuchst & was du selbst besorgst
Was im Kit enthalten ist
Das Kit umfasst die beiden Kernkomponenten: die Monoblock-Außeneinheit für draußen und die Hydraulikstation für drinnen. Da dazwischen lediglich Heizungswasser fließt, ist der Selbsteinbau problemlos möglich.
Was du dazubuchen kannst
Egal ob Bauteile wie Warmwasserspeicher, Hauseinführung, Pumpengruppen, Füllstation und Material für den hydraulischen Abgleich oder Services wie Technische Planung, Förderantrag, Elektroanschluss, Anlagencheck und Inbetriebnahme: Du buchst alles flexibel und genau nach deinen Bedürfnissen im Bestellprozess dazu.
Was du selbst besorgst
Die Kleinteile, die individuell von deinem Haus abhängen – wie Rohrleitungen, Fittinge, Übergänge, Verschraubungen, Schellen und Dübel – besorgst du einfach selbst im Baumarkt. Auch diese Belege solltest du aufheben, denn mit Rechnung zählen sie zu den förderfähigen Materialkosten.
So läuft es ab
Kit im Rechner zusammenstellen, reservieren, liefern lassen oder in Unna abholen. Dann baust du selbst ein – zu zweit in 2 bis 3 Tagen, mit bebilderter Anleitung und Video-Support. Zum Schluss kommt der Fachkraft-Termin für Elektroanschluss, Anlagencheck & Inbetriebnahme (hydraulischen Abgleich); erst danach läuft die Anlage und die Förderung wird ausgezahlt.
Alle Leistungsdaten im Vergleich
Fox ESS Performance-Matrix
| Kit | -15 °C | -7 °C | +2 °C | +7 °C | Preis |
|---|---|---|---|---|---|
| DIY-Kit 5 kW | 3,8 kW | 4,8 kW | 5,9 kW | 7,2 kW | 6.099 € |
| DIY-Kit 8 kW | 6,3 kW | 8,2 kW | 10,3 kW | 12,0 kW | 6.399 € |
| DIY-Kit 10 kW | 6,8 kW | 8,6 kW | 10,7 kW | 13,0 kW | 6.699 € |
| DIY-Kit 12 kW | 9,2 kW | 11,4 kW | 13,9 kW | 15,9 kW | 6.999 € |

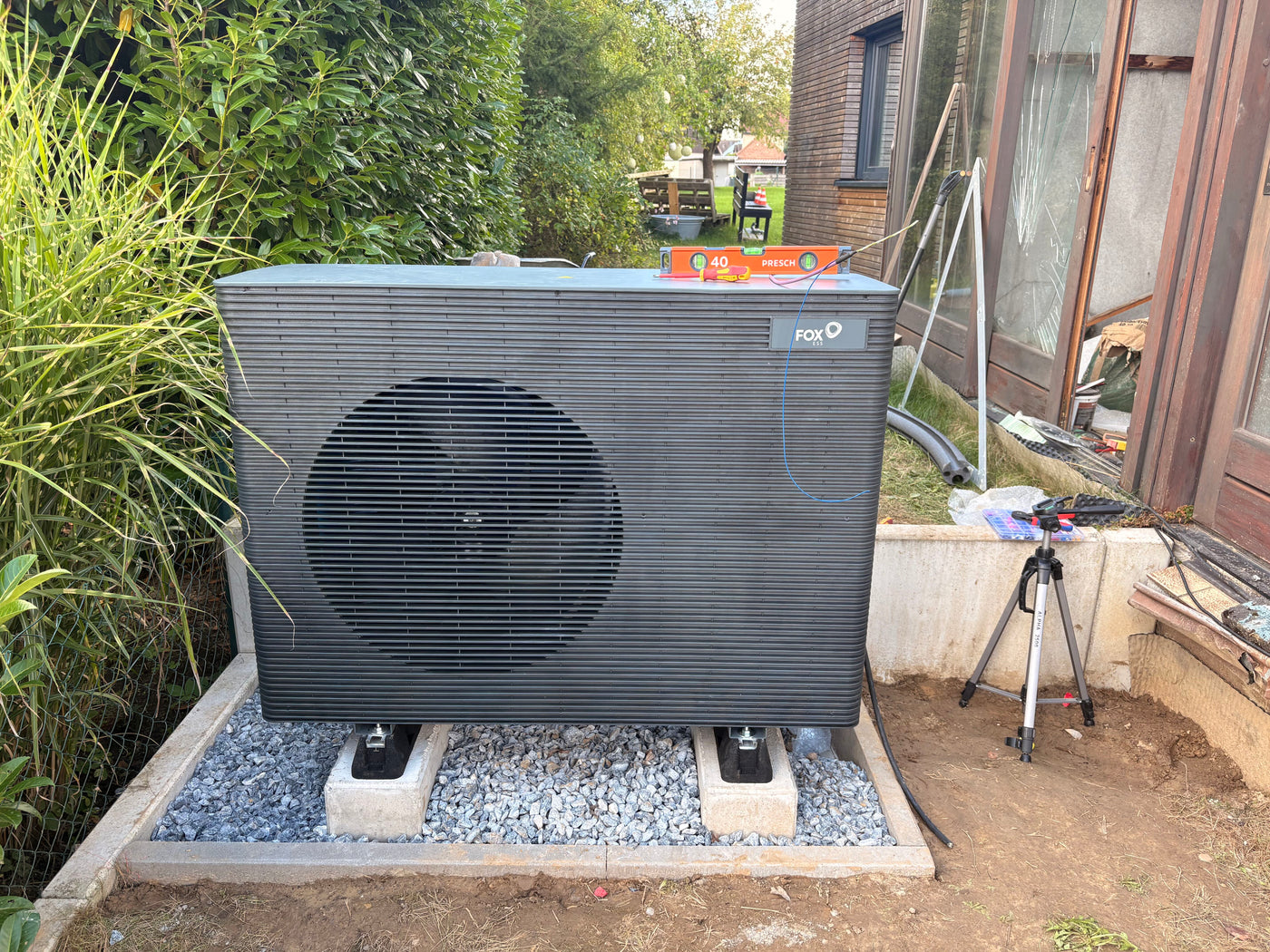

Schon gebaut.
Echte Anlagen, gebaut von unseren Kund:innen.
Häufige Fragen dazu
Alle Fragen und Antworten ansehen →Ob Auslegung, Einbau oder Förderung – die häufigsten Antworten findest du gesammelt bei Wissen
F22Welches Kit passt zu meinem Haus?
Grob nach Wärmebedarf: Das 8-kW-Kit passt zu kompakten, gut gedämmten Einfamilienhäusern, das 10-kW-Kit zu mittelgroßen, teil- bis vollsanierten Häusern, das 12-kW-Kit zu größeren oder unsanierten Gebäuden mit hohem Bedarf. Welches konkret passt, sagt dir der Heizlast-Rechner anhand deiner Daten.
F24Was ist in einem DIY-Kit alles enthalten?
Jedes Kit besteht aus zwei Positionen: der Außeneinheit (Monoblock) und der Hydraulikstation (Inneneinheit). Warmwasserspeicher, Hauseinführung, Pumpengruppen und weiteres Material buchst du im Bestellprozess dazu. Rohrleitungen, Fittinge und Kleinteile wie Dichtungen und Verschraubungen besorgst du selbst – mit Rechnung sind sie förderfähig. Services wie technische Planung, Förderantrag oder Anlagencheck kommen ebenfalls dazu.
F17Was kostet ein DIY-Kit?
Die Kits starten ab 2.499 €, der genaue Preis richtet sich nach Leistungsklasse und den Services, die du dazu buchst. Verglichen mit einem kompletten Fachbetrieb-Einbau für rund 30.000 € sparst du bei Eigenleistung typischerweise 3.000 bis 6.000 € an Montagekosten.
F71Kann ich zwischen den Kits später noch wechseln?
Solange dein Förderantrag noch nicht bewilligt und der Kauf noch nicht final ist, kannst du im Konfigurator jederzeit zwischen den Kit-Größen wechseln. Nutze am besten den Heizlast-Rechner, um vorab eine belastbare Einschätzung zu bekommen – das erspart dir ein späteres Umkonfigurieren.
F25Was liegt sonst noch im Karton?
Zur Inneneinheit: 5 Temperaturfühler: Warmwasserspeicher (5 m), Heizkreis 2 (5 m), Zirkulation (5 m), Solarthermie (10 m), Außenfühler (10 m) 2 Absperrventile G 1" 10 Dichtungen G 1" und 2 Dichtungen G 3/4" Kommunikationskabel zwischen Innen- und Außeneinheit, 15 m WLAN-Antenne Öffner für Schlammabscheider und Füllstation Zur Außeneinheit: 4 Dämpfungsfüße Partikelfilter DN 25 für den Rücklauf 2 Bodenabdeckungen mit Befestigungsblechen und Schrauben Schutzhülle für den Außenfühler
F27Brauche ich zusätzliche Pumpengruppen?
Das hängt von deinen Heizkreisen ab: 1 Heizkörperkreis: nichts zusätzlich 1 Fußbodenheizungskreis: 1 gemischte Pumpengruppe 2 Heizkörperkreise: 1 ungemischte Pumpengruppe 1 Heizkörper- und 1 Fußbodenheizungskreis: 1 gemischte Pumpengruppe
F33Ist der Speicher für die Wärmepumpe geeignet, und was brauche ich für den Trinkwasseranschluss?
Ja, unsere Speicher sind für den Betrieb mit Wärmepumpe ausgelegt. Fox verlangt eine Wärmetauscherfläche ab 2 m², unser 300-l-Speicher hat 3,1 m². Den Speicherfühler liefern wir mit der Wärmepumpe. Sicherheitsgruppe und Trinkwasser-Ausdehnungsgefäß stecken im Speicherpaket. Brauchst du eine Zirkulationspumpe, kaufst du sie separat. Den passenden Fühler liefern wir mit. Vor die Pumpe setzt du einen Rückflussverhinderer. Dämme die Zirkulationsleitung gut und stelle Laufzeiten ein. Sonst geht viel Wärme verloren, und die Wärmepumpe springt zu oft für Warmwasser an.
