DIY-Kit 5 kW
Was im Kit enthalten ist

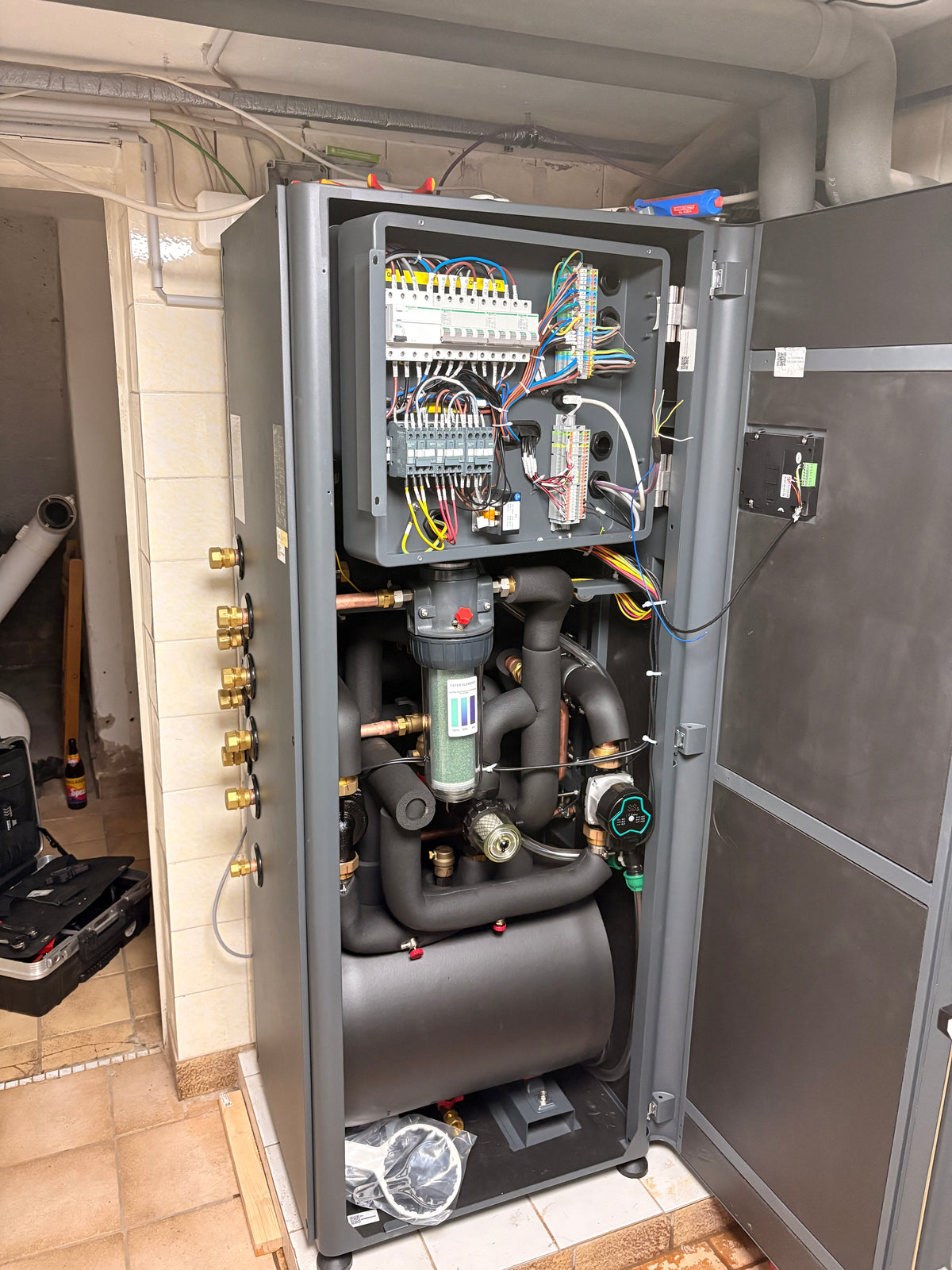

Das Kit umfasst die zwei Kernkomponenten: die Monoblock-Außeneinheit für draußen und die Hydraulikstation für drinnen. Da dazwischen lediglich Heizungswasser fließt, gelingt der Selbsteinbau problemlos. Die kompakte Hydraulikstation liefert dir bereits die komplette Ausstattung für deinen Heizkörperkreis:
50-l-Bypass-Trennpuffer: Dient als hydraulische Weiche und Energiereserve fürs Abtauen.
Umwälzpumpe: Versorgt Heizkreis 1 und deine Heizkörper direkt.
24-l-Ausdehnungsgefäß: Gleicht Druckschwankungen aus (bei 12 kW mit zwei Heizkreisen wird ein zusätzliches Gefäß benötigt).
3-Wege-Ventil: Lädt deinen Warmwasserspeicher mit Vorrang.
9-kW-Elektroheizstab: Heizt bei Bedarf zuverlässig zu.
Magnet-/Schlammabscheider: Hält Schmutz aus dem Altsystem von der Wärmepumpe fern.
2 Entlüfter: Positioniert am Dach der Station sowie unten am Puffer.
Vorbereiteter Elektrokasten: FI-Schalter, Leitungsschutzschalter und Schütze sind bereits verbaut.
Display & Regelung: Zweisprachig (DE/EN) inklusive direktem Anschluss.
Was du dazubuchen kannst
Egal ob Bauteile wie Warmwasserspeicher, Hauseinführung, Pumpengruppen, Füllstation und Material für den hydraulischen Abgleich oder Services wie Technische Planung, Förderantrag, Elektroanschluss, Anlagencheck und Inbetriebnahme: Du buchst alles flexibel und genau nach deinen Bedürfnissen im Bestellprozess dazu.
Was du selbst besorgst
Die Kleinteile, die individuell von deinem Haus abhängen – wie Rohrleitungen, Fittinge, Übergänge, Verschraubungen, Schellen und Dübel – besorgst du einfach selbst im Baumarkt. Auch diese Belege solltest du aufheben, denn mit Rechnung zählen sie zu den förderfähigen Materialkosten.
So läuft es ab
Kit im Rechner zusammenstellen, reservieren, liefern lassen oder in Unna abholen. Dann baust du selbst ein – zu zweit in 2 bis 3 Tagen, mit bebilderter Anleitung und Video-Support. Zum Schluss kommt der Fachkraft-Termin für Elektroanschluss, Anlagencheck & Inbetriebnahme (hydraulischen Abgleich); erst danach läuft die Anlage und die Förderung wird ausgezahlt.

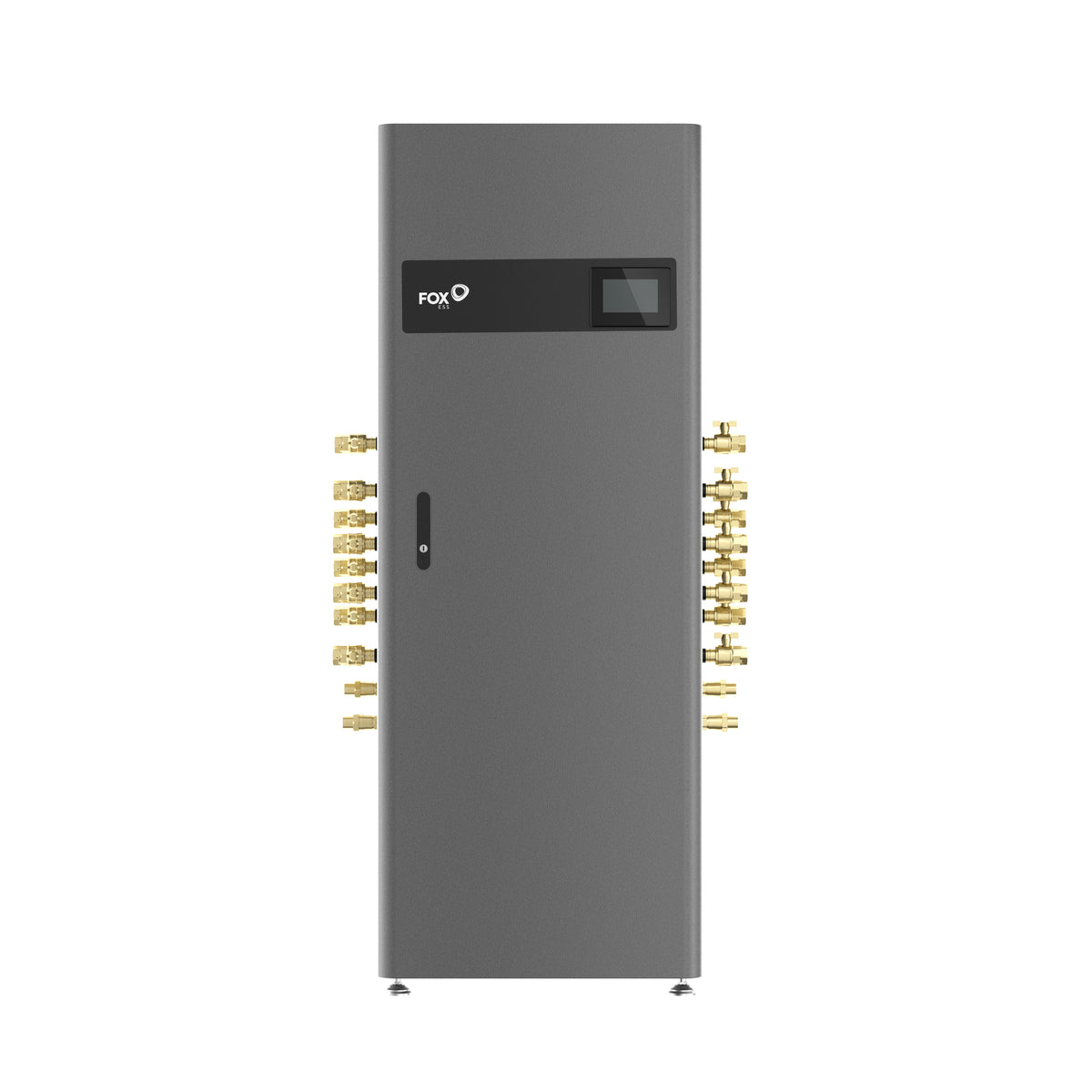

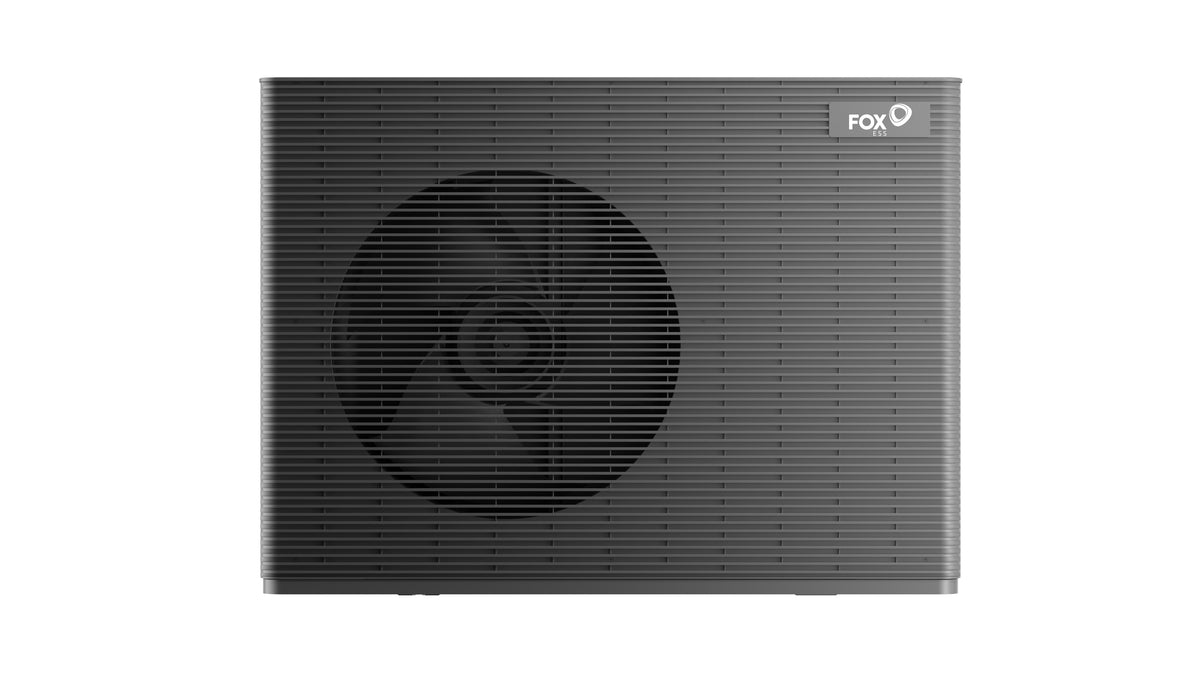

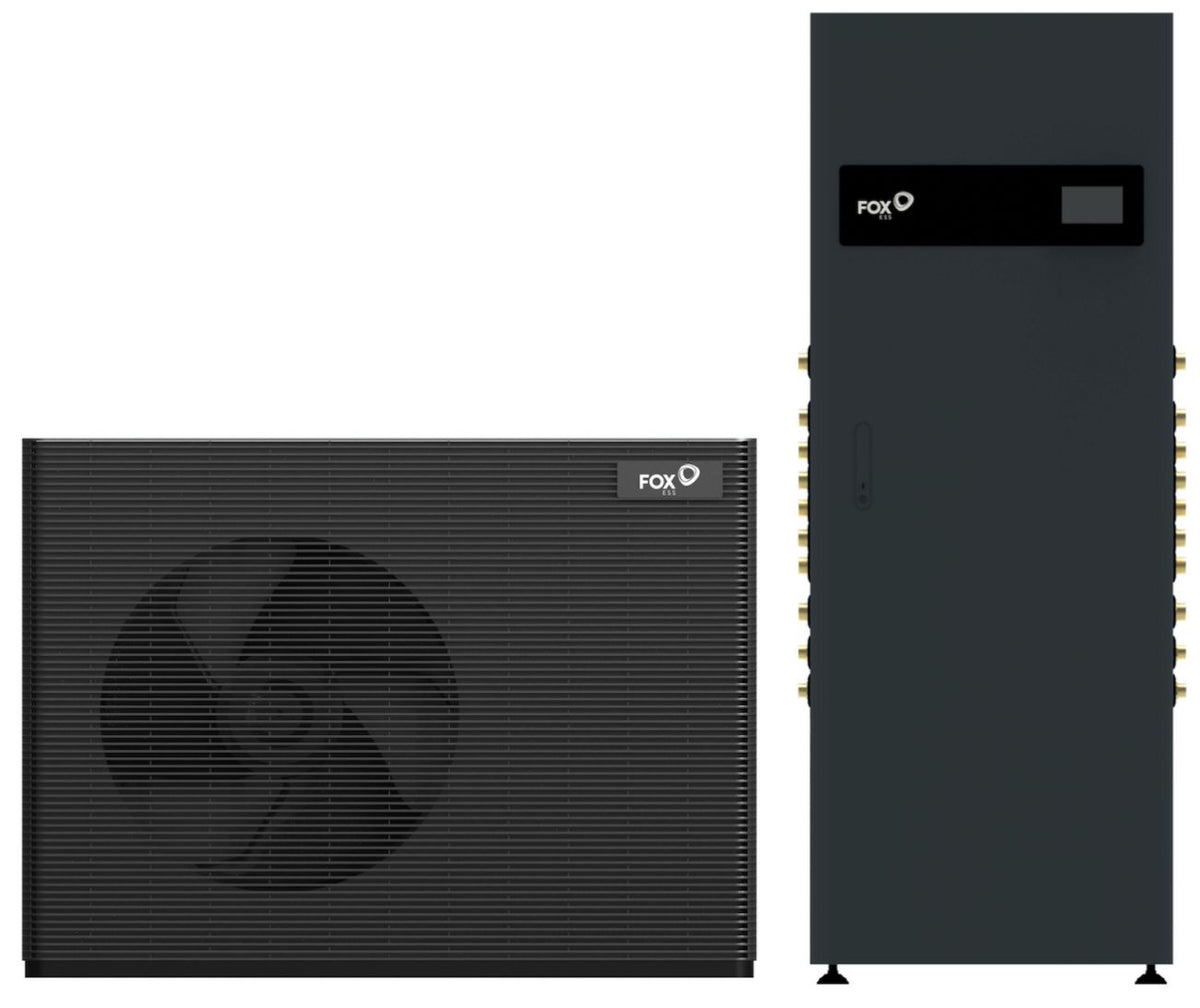

Außeneinheit – ein Luft/Wasser-Monoblock mit dem natürlichen Kältemittel R290: Fox ESS HP1-5-E. Inneneinheit – Fox ESS HP3 Box, in allen Kits dieselbe; unterschiedlich ist nur die Außeneinheit.
Darunter die Zahlen zu beiden Geräten zum Aufklappen. Vollständig stehen sie im jeweiligen Datenblatt oben rechts.
Bei Eigenleistung sparst du gegenüber dem kompletten Fachbetrieb-Einbau typischerweise 3.000 bis 6.000 € an Montagekosten – und behältst trotzdem die volle KfW-458-Förderung, solange die gesetzlich vorgeschriebenen Schritte ein Fachbetrieb bestätigt.
Zu jedem Kit lassen sich drei Services dazu buchen, wenn du sie brauchst: die technische Planung nach DIN EN 12831 für die exakte, förderfähige Heizlastberechnung, der Förderantrag inklusive Bestätigung zum Antrag (BzA) und Fachunternehmererklärung, sowie der Anlagencheck mit Inbetriebnahme durch einen Fachbetrieb. Du zahlst nur für das, was du wirklich brauchst – alles einzeln und transparent ausgewiesen.
Technische Planung + Machbarkeit · 999 €
Ein Fachmann kommt zu dir nach Hause und rechnet die Heizlast raumweise nach DIN EN 12831 – mit U-Werten, Wärmebrücken und Lüftungsverlusten. Im selben Termin wird geprüft, ob Aufstellort, Leitungswege und Heizraum passen, bevor Material bestellt wird. Hier beginnt auch der hydraulische Abgleich: Die raumweise Berechnung nach Verfahren B ist sein erster Teil.
Förderantrag · inklusive
Wir erstellen die Bestätigung zum Antrag (BzA), die vor Baubeginn vorliegen muss, und nach dem Einbau die Bestätigung nach Durchführung (BnD). Uploads und Nachweise laufen über uns. BzA und Fachunternehmererklärung darf ohnehin nur ein Energieeffizienz-Experte beziehungsweise ein Fachbetrieb ausstellen.
Anlagencheck & Inbetriebnahme · 999 €
Ein Fachbetrieb nimmt deine Anlage in Betrieb: Kältecheck, Inbetriebnahme-Protokoll mit Messwerten, Fachunternehmererklärung und Garantie-Registrierung. Dabei wird auch die Einstellung des hydraulischen Abgleichs geprüft und das VdZ-Protokoll ausgestellt – sein dritter Teil und der Nachweis, mit dem die Förderung steht. Erst danach läuft die Wärmepumpe im Dauerbetrieb.
Der zweite Teil liegt bei dir
Zwischen Berechnung und Protokoll steht die Umsetzung des hydraulischen Abgleichs: entweder über das EQ3-System, das die Heizkreise elektronisch einregelt, oder über den Tausch der Thermostatventile gegen voreinstellbare. Das machst du selbst – Pflicht für die Förderung ist es trotzdem. Das Material dafür stellst du dir im Rechner zusammen, zu Festpreisen je Komponente.
DIY-Kit 5 kW
- Hydrobox inklusive aller wichtigen Komponenten
- Volle 5 Jahre Herstellergarantie
- Sparen dank voller Förderfähigkeit
- Ganz easy installiert mit unserer App
Das Set besteht aus Außen- und Inneneinheit. Da jedes Haus einzigartig ist, erweiterst du dein Kit genau so, wie du es brauchst: Wähle hier einfach die weiteren Bauteile aus, die perfekt zu deinem Projekt passen.
Häufige Fragen dazu
Alle Fragen und Antworten ansehen →Ob Auslegung, Einbau oder Förderung – die häufigsten Antworten findest du gesammelt bei Wissen
F69Welche Services brauche ich dazu?
Technische Planung, Förderantrag und Anlagencheck brauchst du, wenn du gefördert werden willst. Elektroanschluss, hydraulischer Abgleich und Inbetriebnahme muss ein Fachbetrieb übernehmen. Beides kannst du hier direkt mitbestellen.
F38Und wenn dieses Kit doch nicht passt?
Dann lass kurz den Rechner laufen. Er schlägt dir anhand von Haus, Heizlast und Postleitzahl eine Größe vor – die Empfehlung siehst du sofort, samt Preis.
F25Was liegt sonst noch im Karton?
Zur Inneneinheit: 5 Temperaturfühler: Warmwasserspeicher (5 m), Heizkreis 2 (5 m), Zirkulation (5 m), Solarthermie (10 m), Außenfühler (10 m) 2 Absperrventile G 1" 10 Dichtungen G 1" und 2 Dichtungen G 3/4" Kommunikationskabel zwischen Innen- und Außeneinheit, 15 m WLAN-Antenne Öffner für Schlammabscheider und Füllstation Zur Außeneinheit: 4 Dämpfungsfüße Partikelfilter DN 25 für den Rücklauf 2 Bodenabdeckungen mit Befestigungsblechen und Schrauben Schutzhülle für den Außenfühler
F32Welches Material brauche ich zusätzlich zum Kit?
Rohre, Fittinge, Isolierung und Befestigung besorgst du selbst, weil sie stark von deinem Haus abhängen. Plane dafür im Schnitt 1.000 bis 2.000 € ein. Darauf solltest du achten: Wir empfehlen Kupferrohr, Aluverbundrohr geht aber auch. Kunststoffrohre müssen sauerstoffdicht sein. Verzinkte Teile darfst du nicht verbauen. Kombinierst du Kupfer mit anderen Metallen, trennst du die Materialien gegen Korrosion. Zwischen Außen- und Inneneinheit empfehlen wir DN 32 bis DN 40, gut gedämmt. Am höchsten Punkt deiner Anlage setzt du einen zusätzlichen Entlüfter. Je nach Situation brauchst du außerdem Absperrventile mit Entleerung. Heb alle Rechnungen auf: Das Material zählt zu den förderfähigen Kosten.
